2. 在不拆卸膠帶的情況下進行磁通清洗。
3. 如果膠帶被移走，它的粘附量就會比以前減少，當它放回膠帶上時，就會使流通量流入。
4. 在回流處理前不要拆卸密封的膠帶。
5. 未拆封前，不建議超聲波清洗。
6. 在焊接和清晰過程中保持所有執行機構處于“關閉”位置。
7. 任何進入開關的磁通都可能影響接觸功能。
2. 雙接觸設計確保電氣鏈接穩定性。
3. 鍍金接觸，確保低接觸電阻鍍錫端子，防止在焊接過程中污染。
|
觸點負載 |
閉合 |
25mA at 24VDC |
|
瞬變電阻 |
非閉合 |
100mA at 50VDC |
|
初始值 |
50mΩ Max. |
|
|
接觸電阻 |
使用3000次之后 |
100mΩ Max. |
|
絕緣電阻 |
100mΩ Min.60sec at 500VDC |
|
|
耐電強度 |
500V DC for 60seconds |
|
|
開關電容 |
5pF Max.at 1M Hz |
|
|
操作溫度 |
-40℃ ~+85℃ |
|
|
儲存溫度 |
-40℃ ~+85℃ |
|
|
機械和加工 |
控制力 |
1000gf Max. |
|
機械壽命 |
3000 cycles operations |
|
|
耐焊接溫度 |
260±5℃ for 3-5 seconds |
|
|
電氣壽命 |
2000 cycles 25mA 24VDC |
|
部件名稱 |
材質 |
表面處理 |
|
基座 |
UL94V0(PPS) |
黑色 |
|
表蓋 |
UL94V0(PPS) |
黑色 |
|
觸動器 |
UL94V0(PA46) |
白色 |
|
移動件 |
銅合金 |
金鍍錫 |
|
連接件 |
黃銅 |
金鍍錫 |
|
端子 |
黃銅 |
金鍍錫 |
|
金、鍍金式 |

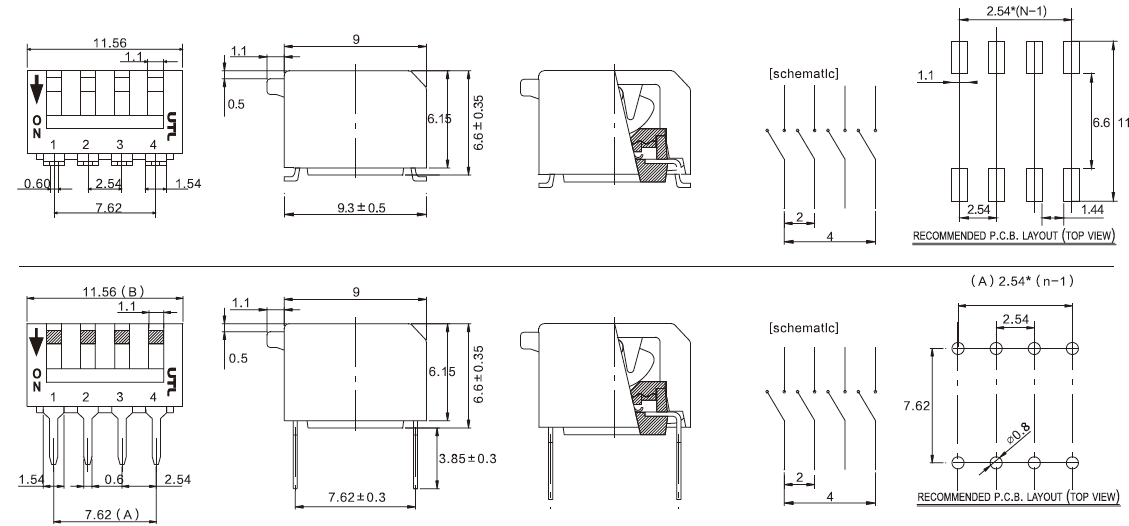

尺寸 毫米（英寸） |
每管數量 |
|
|
A |
B |
||
|

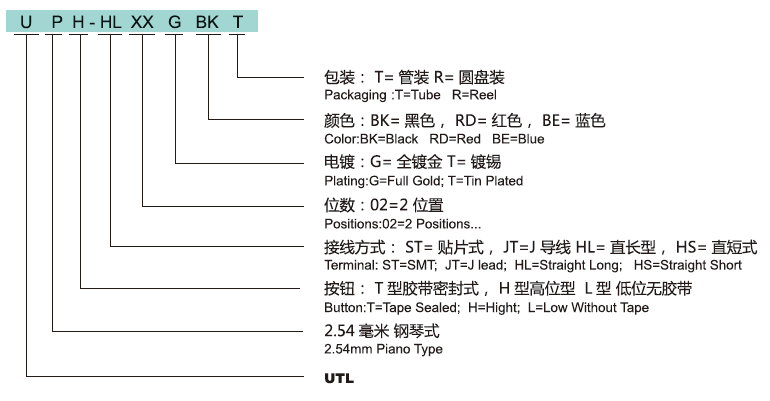

UPH- HL02GBKT |
2.54(0.1) |
6.48(0.26) |
77 |
|
UPH- HL03GBKT |
5.08(0.2) |
9.02(0.36) |
55 |
|
UPH- HL04GBKT |
7.62(0.3) |
11.56(0.46) |
41 |
|
UPH- HL05GBKT |
10.16(0.4) |
14.10(0.56) |
34 |
|
UPH- HL06GBKT |
12.70(0.5) |
16.64(0.66) |
29 |
|
UPH- HL07GBKT |
15.24(0.6) |
19.18(0.76) |
25 |
|
UPH- HL08GBKT |
17.78(0.7) |
21.72(0.86) |
22 |
|
UPH- HL10GBKT |
22.86(0.9) |
26.80(1.06) |
18 |
|
UPH- HL12GBKT |
27.94(1.1) |
31.88(1.26) |
15 |
|
片、卷:500 片/卷 |
|||
|
耐寒性測試 |
-40℃+/-2℃低溫下96小時 |
|
干燥耐熱性測試 |
85℃+/-2℃高溫下96小時 |
|
濕度測試 |
測試條件B，方法103B，MIL-STD-202F |
| 在有腐蝕的前提下，絕緣電阻不低于100兆歐姆 | |
|
振動測試 |
測試條件A，方法204D，MIL-STD-202F |
| 不應在超過10微米的時間內打開閉合觸點或關閉打開觸點 | |
|
沖擊試驗 |
測試條件A，方法213B，MIL-STD-202F |
| 不應開放超過10枚的封閉觸點或關閉開放觸點 | |
|
熱沖擊試驗 |
測試條件A，方法107G，MIL-STD-202F |
| 沒有證據表明電性特性的永久變化會對物理造成損害 | |
|
鹽霧試驗 |
測試條件B，方法101D，MIL-STD-202F |
| 在35+/-2℃，濃度5+/-1%鹽水中超過48小時 |
