2. 在不拆卸膠帶的情況下進行磁通清洗。
3. 如果膠帶被移走，它的粘附量就會比以前減少，當它放回膠帶上時，就會使流通量流入。
4. 密封的開關可用水性洗滌劑和異丙醇來清洗
2. 雙接觸設計確保電氣鏈接穩定性。
3. 鍍金接觸，確保低接觸電阻鍍錫端子，防止在焊接過程中污染。
|
觸點負載 |
閉合 |
25mA at 24VDC |
|
瞬變電阻 |
非閉合 |
100mA at 50VDC |
|
初始值 |
50mΩ Max. |
|
|
接觸電阻 |
使用3000次之后 |
100mΩ Max. |
|
絕緣電阻 |
100mΩ Min.60sec at 500VDC |
|
|
耐電強度 |
500V DC for 60seconds |
|
|
開關電容 |
5pF Max.at 1M Hz |
|
|
操作溫度 |
-40℃ ~+85℃ |
|
|
儲存溫度 |
-40℃ ~+85℃ |
|
|
機械和加工 |
控制力 |
1000gf Max. |
|
機械壽命 |
3000 cycles operations |
|
|
耐焊接溫度 |
260±5℃ for 3-5 seconds |
|
|
電氣壽命 |
2000 cycles 25mA 24VDC |
|
部件名稱 |
材質 |
表面處理 |
|
基座 |
UL94V0(PPS) |
黑色 |
|
表蓋 |
UL94V0(PPS) |
黑色 |
|
觸動器 |
UL94V0(PA46) |
白色 |
|
移動件 |
銅合金 |
金鍍錫 |
|
連接件 |
黃銅 |
金鍍錫 |
|
端子 |
黃銅 |
金鍍錫 |
|
麥拉 |
UL94V0 |
0.05mm |
|
金、鍍金式 |

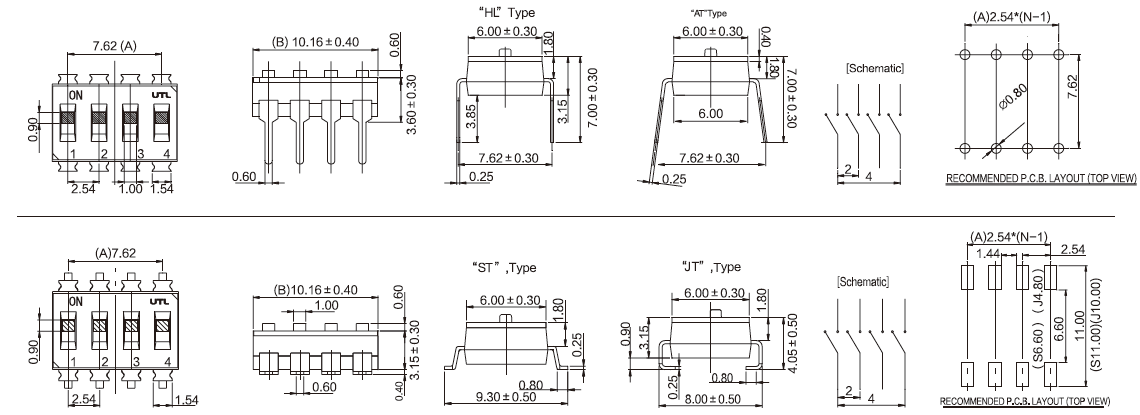

尺寸毫米（英寸） |
每管數量 |
|
|
A |
B |
||
|

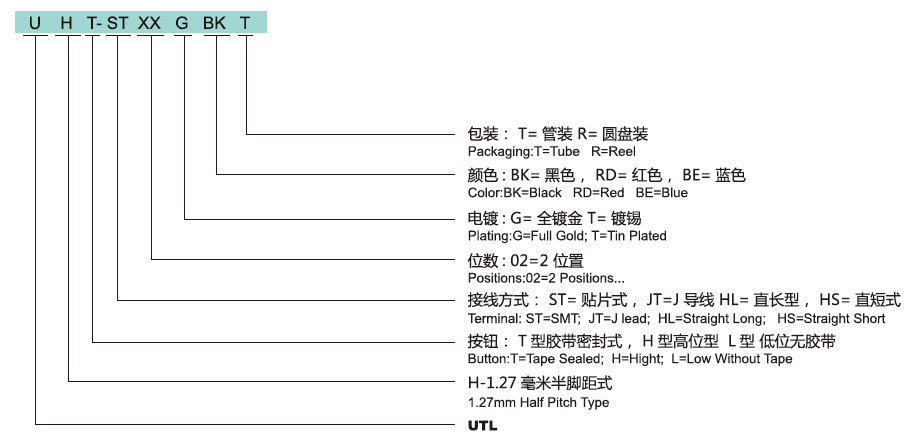

UIH-ST01GBKT |
/ |
2.54(0.1) |
190 |
|
UHT-ST02GBKT |
2.54(0.1) |
5.08(0.2) |
98 |
|
UIH-ST03GBKT |
5.08(0.2) |
7.62(0.3) |
66 |
|
UIH-ST04GBKT |
7.62(0.3) |
10.16(0.4) |
50 |
|
UIH-ST05GBKT |
10.16(0.4) |
12.70(0.5) |
40 |
|
UIH-ST06GBKT |
12.70(0.5) |
15.24(0.6) |
33 |
|
UIH-ST07GBKT |
15.24(0.6) |
17.78(0.7) |
28 |
|
UIH-ST08GBKT |
17.78(0.7) |
20.32(0.8) |
25 |
|
UIH-ST09GBKT |
20.32(0.8) |
22.86(0.9) |
22 |
|
UIH-ST10GBKT |
22.86(0.9) |
25.40(1.0) |
20 |
|
UIH-ST12GBKT |
27.94(1.1) |
30.48(1.2) |
16 |
|
片、卷:LS...800 PCS（片）;Ts...1000PCS （片） |
|||
|
耐寒性測試 |
-40℃（+/-2℃）低溫下96小時 |
|
干燥耐熱性測試 |
85℃（+/-2℃）高溫下96小時 |
|
濕度測試 |
測試條件B，方法103B，MIL-STD-202F |
| 在有腐蝕的前提下，絕緣電阻不低于100兆歐姆 | |
|
振動測試 |
測試條件A，方法204D，MIL-STD-202F |
| 不應在超過10微米的時間內打開閉合觸點或關閉打開觸點 | |
|
沖擊試驗 |
測試條件A，方法213B，MIL-STD-202F |
| 不應開放超過10枚的封閉觸點或關閉開放觸點 | |
|
熱沖擊試驗 |
測試條件A，方法107G，MIL-STD-202FPer MIL-STD-202F |
| 沒有證據表明電性特性的永久變化會對物理造成損害 | |
|
鹽霧試驗 |
測試條件B，方法101D |
| MIL-STD-202F，在35+/-2℃ |
