2. 在不拆卸膠帶的情況下進行磁通清洗。
3. 如果膠帶被移走，它的粘附量就會比以前減少，當它放回膠帶上時，就會使流通量流入。
4. 在回流處理前不要拆卸密封的膠帶。
5. 未拆封前，不建議超聲波清洗。
6. 在焊接和清晰過程中保持所有執行機構處于“關閉”位置。
7. 任何進入開關的磁通都可能影響接觸功能。
2. 雙接觸設計確保電氣鏈接穩定性。
3. 鍍金接觸，確保低接觸電阻鍍錫端子，防止在焊接過程中污染。
|
觸點負載 |
閉合 |
25mAat 24VDC |
|
瞬變電阻 |
非閉合 |
1 OOmA at 50VDC |
|
初始值 |
50m0 Max. |
|
|
接觸電阻 |
使用3000次之后 |
100m0 Max. |
|
絕緣電阻 |
100m0 Min.60sec at 500VDC |
|
|
耐電電阻 |
300V DC for 60seconds |
|
|
開關電容 |
5pF Max.at 1 M Hz |
|
|
操作溫度 |
-40°( -+85°( |
|
|
儲存溫度 |
-40°( -+85°( |
|
|
機械和加工 |
控制力 |
1000gf Max. |
|
機械壽命 |
3000 cycles operations |
|
|
耐焊接溫度 |
260±5°( for 3-5 seconds |
|
|
電氣壽命 |
2000 cycles 25mA 24VDC |
|
部件名稱 |
材質 |
表面處理 |
|
基座 |
UL94VO(PPS) |
黑色 |
|
表蓋 |
UL94VO(PPS) |
黑色 |
|
觸動器 |
UL94VO(PA46) |
白色 |
|
移動件 |
銅合金 |
金鍍錫 |
|
連接件 |
黃銅 |
金鍍錫 |
|
端子 |
黃銅 |
金鍍錫 |
|
金/鍍金式 |

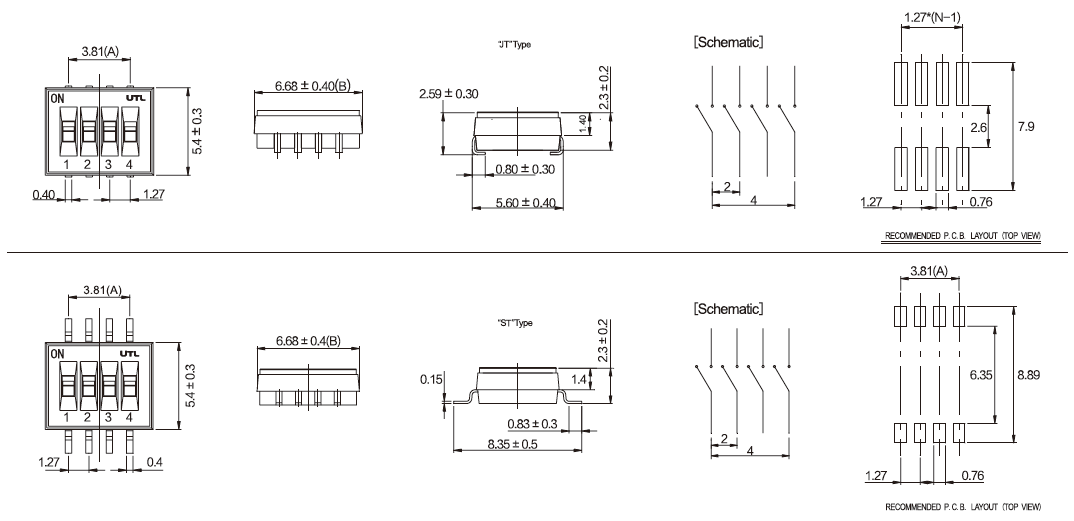

尺寸 毫米（英寸） |
每管數量 |
|
|
A |
B |
||
|
UHT-ST01GBKT |
1.27(0.05) |
4.14(0.16) |
112 |
|
UHT-ST02GBKT |
2.54(0.10) |
5.41(0.21) |
87 |
|
UHT-ST04GBKT |
3.81(0.15) |
6.68(0.26) |
70 |
|
UHT-ST05GBKT |
5.08(0.20) |
7.95(0.31) |
58 |
|
UHT-ST06GBKT |
6.35(0.25) |
9.22(0.36) |
50 |
|
UHT-ST08GBKT |
8.89(0.35) |
11.76(0.45) |
40 |
|
UHT-ST10GBKT |
11.43(0.45) |
14.30(0.56) |
32 |
| 片、卷 :TS...2000 PCS（片）;TJ...1700PCS （片） | |||
|
耐寒性測試 |
-40℃±2℃低溫下96小時 |
|
干燥耐熱性測試 |
85℃±2℃高溫下96小時 |
|
濕度測試 |
測試條件B，方法103B，MIL-STD-202F |
|
在有腐蝕的前提下，絕緣電阻不低于100兆歐姆 |
|
|
振動測試 |
測試條件A，方法204D，MIL-STD-202F |
|
不應在超過10微米的時間內打開閉合觸點或關閉打開觸點 |
|
|
沖擊試驗 |
測試條件A，方法213B |
|
不應開放超過10枚的封閉觸點或關閉開放觸點 |
|
|
熱沖擊試驗 |
測試條件A，方法107G，MIL-STD-202F |
|
沒有證據表明電性特性的永久變化會對物理造成損害 |
|
|
鹽霧試驗 |
測試條件B，方法101D，MIL-STD-202F |
|
在35±2℃，濃度5±1%鹽水中超過48小時 |
