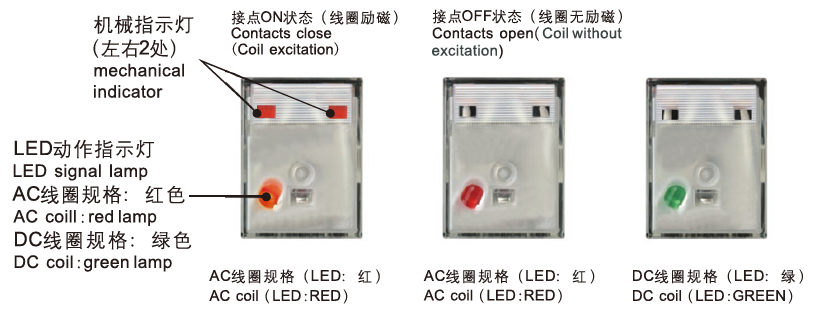

1. 根據LED動作指示燈的顏色，可識別AC線圈規格、DC線圈規格
According to the color of LED signal lamp,we can identify the AC coil DC coil.
2. 在線圈膠帶上印刷操作線圈規格，識別性更高
The tape of coil is printed coil specifications,the recognition is higher.
3. 所有規格標配機械動作指示機構（機械指示燈）
All products have mechanical indicator.
① ：繼電器型號 Relay type
② : 接點的組數 Group number of contacts2:2組 2paris 3:3組3paris 4:4組 4pairs
③ : 有無LED指示燈 LED signal lamp
空：無LED動作指示燈 NO letter:without LED signal lamp
N: 有 LED動作指示燈（AC線圈是紅色燈，DC線圈是綠色燈）N：with LED signal lamp
④ :繼電器類型 Type of realy
GS: 小功率插拔式電磁繼電器 GS：Low power electromagnetic relay
LY: 大功率插拔式電磁繼電器 LY：High power electromagnetic relay
⑤ :線圈電壓 Coil voltage
交流（AC）：6VAC、12VAC 、24VAC、 36VAC、 48VAC、 110VAC、 220VAC 、380VAC
直流（DC）:5VAC、 6VAC 、12VAC 、24VAC、 36VAC 、48VAC、 110VAC 、220VAC
| 小功率2組 Low power 2 pairs | 小功率3組4組 Low power 3 pairs 4pairs | 大功率2組 High power 2 pairs | ||||
| 阻性負載 Resitive Load | 感性負載 Inductive load (cosφ=0.4、L/R=7ms) | 阻性負載 Resitive Load | 感性負載 Inductive load (cosφ=0.4、L/R=7ms) | 阻性負載 Resitive Load | 感性負載 Inductive load (cosφ=0.4、L/R=7ms) | |
| 接點構成Contact form | 2c | 4c | 2c | |||
| 接點機構 Contact structure | 單接點 Single contact | |||||
| 接點材質 Contact material | Ag合金 | |||||
| 額定負載 Rated load | AC220V 5A | AC220V 2A | AC220V 3A | AC220V 0.8A | AC110V 10A | AC110V 7.5A |
| DC24V 5A | DC24V 2A | DC24V 3A | DC24V 1.5A | DC24V 1.5A | DC24V 5A | |
| 額定通電電流 Rated current | 5A | 3A | 10A | |||
| 接點電壓最大值 Max contact voltage | AC250V、DC125V | AC250V、DC125V | AC250V、DC125V | |||
| 接點電流最大值 Max contact current | 5A | 3A | 10A | |||
| 開關容量最大值 Max switch capacity | 100VA | 440VA | 660VA | 176VA | 100VA | 440VA |
| 120W | 48W | 720W | 36W | 240W | 96W | |
| 2組 2pairs | 4組 Pairs | ||
| 接觸電阻 Contalct resistance | 100mΩ以下 Below 100mΩ | ||
| 動作時間 Operating time | 20ms以下 Below 20ms | ||
| 復位時間 Release time | 20ms以下 Below 20ms | ||
| 最大開關功率 Max switching trequency | 機械 Mechanical | 18000次/小時 18000times/hour | |
| 額定負載 Rated load | 2400次/小時 2400times/hour | ||
| 絕緣電阻 insulation reaiatance | 1000MΩ以上 Above1000mΩ | ||
| 耐電壓 Dielectric strength | 線圈和接點間 Between contacts and coil | AC2000V 50/60Hz 1min | |
| 異極接點間 Between opposite pole contact | AC2000V 50/60Hz 1min | ||
| 同極接點間 Between same pole cantact | AC1000V 50/60Hz 1min | ||
| 振動 Vibration | 耐久 Durability | 10-55-10Hz、雙振幅1.0mm 10-55-10Hz、Double-amplitude1.0mm | |
| 誤動作 Malfunction | 10-55-10Hz、雙振幅1.0mm 10-55-10Hz、Double-amplitude1.0mm | ||
| 沖擊 Shock | 耐久 Durability | 1000m/s2（約100G） 1000m/s2(about100G) | |
| 誤動作 Malfunction | 200m/s2（約200G） 200m/s2(about200G) | ||
| 耐久性 Durbility | 機械 Mechunical | 50,000,000次（開關頻率18，000次/小時） （Switching trequency 18000 time/hour) | |
| 電氣 Electrical | 500,000次（開關頻率2,400次/小時） 500000time(Switching trequency 2400 time/hour) | 200,000次（開關頻率2,400次/小時） 200000time(Switching trequency 2400 time/hour) | |
| 使用環境溫度 Operating temperature |
標準型 -55℃~+70℃（不結冰、凝露） Standard -55℃~+70℃ （no freezing、 no condensation) 帶動作指示燈 -40℃~+70℃（不結冰、凝露） With action indictor -40℃~+70℃ （no freezing、no condensation) |
||
| 使用環境濕度 Operating humidity | 5-85%RH | ||
| 重量 Weight | 約35g about 35g | ||
